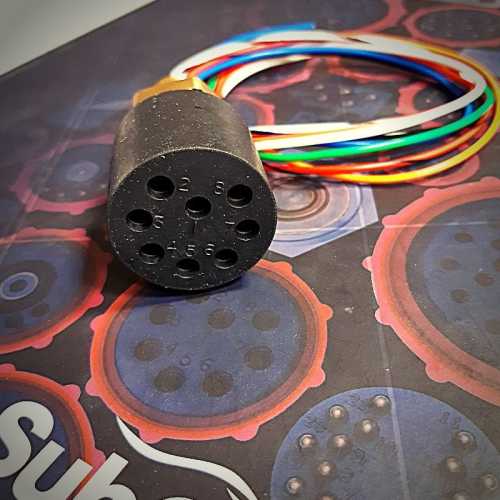

Złącze podwodne Subconn BH8F

Opis rysunku

Wymiary w mm (1 mm = 0,03937 cala)
Gwinty w calach (1 cal = 25,4 mm)



Specyfikacje złączy podwodnych

    Napięcie znamionowe: 600 V DC/AC rms
    Aktualny rating: 10 A na styk (maks. 50 A na złącze)
    Odporność izolacji: > 200 Mohm
    Odporność na dotyk: < 0,01 om
    Mokre maty: > 500
    Temperatura znamionowa (woda): - 4 do 60˚C, 25 do 140˚F
    Temperatura znamionowa (powietrze): - 40 do 60˚C, - 40 do 140˚F
    Temperatura przechowywania: - 40 do 60˚C, - 40 do 140˚F
    Projektowa ocena głębokości: 1.400 bar, 20.000 psi
    Kwalifikowany test ciśnieniowy: 800 bar, 11 600 psi
    Rating głębokości PEEK: 300 barów, 4 350 psi



Specyfikacje materiałowe

    Obudowa łącznika: Kauczuk chloroprenowy
    Wersje bulhead: Mosiądz, stal nierdzewna, tytan, aluminium anodowane lub PEEK
    Złącza: Mosiądz platerowany złotem UNS - C36000
    Szpilka lokalizacyjna: Stal nierdzewna AISI 303
    O-rings: Nitryl
    Rękawy blokujące: POM lub stal nierdzewna
    Snap ring: Stal nierdzewna AISI 302
    Przewód 6 i 8 żyłowy inline (60 cm, 2 stopy): 16 AWG 1,31 mm2 gumy chloroprenowej
    10 żył przewodu inline (60 cm, 2 ft): 18 AWG 0,82 mm2 gumy chloroprenowej
    Końcówki przegrody (30 cm, 1 ft): 18 AWG 0,82 mm2 PTFE



Widok z przodu (męskie złącze)

Kod kolorystyczny kabla liniowego

1: Czarny
2: Biały
3: Czerwony
4: Zielony
5: Pomarańczowy
6: Niebieski
7: Biały/czarny
8: Czerwony/czarny
9: Zielony/czarny
10: Pomarańczowy/czarny



Nominalna średnica zewnętrzna przewodu (OD)

6 żyłowy przewód 0,520'', 13,2 mm
8 żyłowy przewód 0,555'', 14,1 mm
10 żyłowy przewód 0,605'', 15,4 mm

Przy większej ilość złączy, ceny ustalane indywidualnie. Prosimy o kontakt z działem handlowym sales@escort.com.pl

Link do strony: https://escort-technology.com/zlacza-podwodne-subconn-circular-6-8-i-10-pin/

Nakrętki zamawiane oddzielnie
