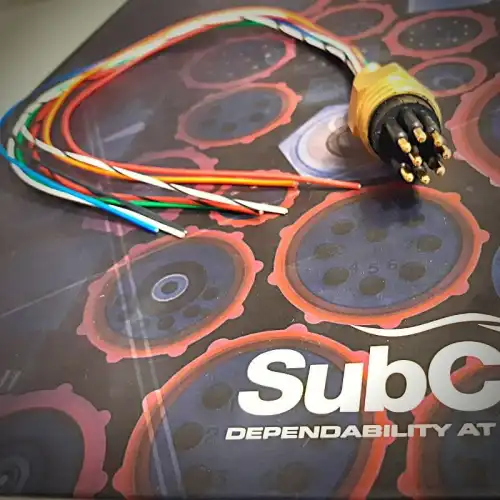

Złącze podwodne Subconn MCBH8M

Dostępność: Dostępność i cena do potwierdzenia w dziale handlowym
Cena brutto: 890,00 zł

Cena regularna:

890.00
Najniższa cena z 30 dni przed obniżką:
Cena netto: 723,58 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:
ilość szt.

towar niedostępny

dodaj do przechowalni

Opis

Specyfikacje złączy

    Napięcie znamionowe: 300 V DC/AC rms
    2, 3 i 4 styki prąd znamionowy: 10 A na styk (maks. 20 A na złącze)
    5, 6 i 8 styków prąd znamionowy: 5 A na styk (maks. 20 A na złącze)
    G2 2, 3 i 4 styki prądowe: 5 A na styk (maks. 20 A na złącze)
    Odporność izolacji: > 200 Mohm
    Odporność na dotyk: < 0,01 om
    Wet mat: > 500
    Temperatura znamionowa (woda): - 4 do 60˚C, 25 do 140˚F
    Temperatura znamionowa (powietrze): - 40 do 60˚C, - 40 do 140˚F
    Temperatura przechowywania: - 40 do 60˚C, - 40 do 140˚F
    Kwalifikowany test ciśnieniowy: 800 bar, 11 600 psi
    Rating głębokości PEEK: 300 barów, 4 350 psi



Specyfikacje materiałowe

    Materiał obudowy: Kauczuk chloroprenowy
    Materiał złącza typu bulkhead: Mosiądz, stal nierdzewna, tytan, aluminium anodowane lub PEEK
    2, 3 i 4 styki: Mosiądz platerowany złotem UNS - C36000
    5, 6, 8 styków i G2 2, 3 i 4 styki: Gniazda żeńskie z mosiądzu złoconego - UNS C36000, sworznie męskie z pozłacanego berylu z miedzi
    Szpilka lokalizacyjna: Stal nierdzewna AISI 303
    O-rings: Nitryl
    Rękawy blokujące: ABS lub stal nierdzewna
    Snap ring: Stal nierdzewna AISI 302
    Kabel 2, 3 i 4 żyłowy inline (60 cm, 2 stopy): 18 AWG 0,82 mm2 gumy chloroprenowej
    5, 6 i 8 żyłowy przewód inline (60 cm, 2 stopy): 20 AWG 0,52 mm2 gumy chloroprenowej
    G2 2, 3 i 4 żyłowy przewód inline (60 cm, 2 ft): 20 AWG 0,52 mm2 gumy chloroprenowej
    2, 3 i 4 przewody grodzi stykowej (30 cm, 1 ft): 20 AWG 0,52 mm2 kolorowy PTFE
    5, 6 i 8 stykowych przewodów grodziowych (30 cm, 1 ft): 22 AWG 0,33 mm2 kolorowy PTFE
    G2 2, 3 i 4 przewody grodzi stykowej (30 cm, 1 ft): 20 AWG 0,52 mm2 kolorowy PTFE



Widok z przodu (złącze męskie)



Kod kolorystyczny kabla

1: Czarny
2: Biały
3: Czerwony
4: Zielony
5: Pomarańczowy
6: Niebieski
7: Biały/czarny
8: Czerwony/czarny
**(3 żyły kabla kod kolorystyczny: 1 czarny, 2 białe, 3 zielone)


Nominalna średnica zewnętrzna przewodu (OD)

2 przewód żyłowy 0,340'', 8,6 mm
3 przewód żyłowy 0,360'', 9,1 mm
4 przewód żyłowy 0,385'', 9,8 mm
G2 2 przewód żyłowy 0,230'', 6,1 mm
G2 3 przewód żyłowy 0,250'', 6,4 mm
G2 4 przewód żyłowy 0,260'', 6,6 mm
5 żyłowy przewód 0,312'', 7,9 mm
6 żyłowy przewód 0,315'', 8,0 mm
8 żyłowy przewód 0,363'', 9,2 mm

Nakrętki zamawiane oddzielnie
