Echosonda Simrad S2009

Echosonda Simrad S2009 łączy moduł Broadband Sounder ™ z technologią CHIRP, 9-calowy wyświetlacz pionowy dla maksymalnych szczegółów w pionie oraz intuicyjną obsługę za pomocą klawiatury. Solidny, a zarazem kompaktowy, z opcją montażu zarówno na uchwycie, jak i w pulpicie, S2009 został zaprojektowany, aby zaspokoić potrzebę dedykowanego wyświetlacza wykrywacza ryb na pokładzie przybrzeżnych i morskich statków rybackich.

Kluczowe cechy
Dedykowany wykrywacz ryb ze zintegrowanym modułem Broadband Sounder ™ i technologią CHIRP
Duża głębokość pracy i prędkość pingowania
Kompensacja pionowego podnoszenia
9-calowy portretowy wyświetlacz LCD o rozdzielczości 480 x 800 pikseli
Wyświetlacz o wysokiej jasności idealny do instalacji na zewnątrz
Zobacz wyraźnie dzięki funkcjom White Line, White Marker i Color Erase
Prosta obsługa dzięki 8 klawiszom menu bezpośredniego dostępu
Opcje montażu na uchwycie lub w pulpicie  (uchwyt w zestawie)
Pełnowymiarowe gniazdo karty SD na dzienniki i aktualizacje oprogramowania
Łączność Ethernet, NMEA0183 i NMEA2000. Pełna sieć Ethernet dostępna za pośrednictwem aktualizacji oprogramowania RTM-2. Czerwiec 2016 r
Zintegrowany jednokanałowy moduł Broadband Sounder ™
S2009 zawiera moduł Broadband Sounder ™ z portem przetwornika plug-and-play, kompatybilny z przetwornikami Simrad i Airmar wyposażonymi w niebieskie 7-stykowe złącza. Dostępne są adaptery umożliwiające łatwą i ekonomiczną modernizację istniejących przetworników Simrad, Airmar i innych firm zewnętrznych.
Technologia CHIRP
S2009 zawiera technologię CHIRP, która wykorzystuje impulsy sonaru o przemiatanej częstotliwości, aby zapewnić wyższą rozdzielczość, ulepszoną separację celów i większą klarowność obrazu niż tradycyjny sonar we wszystkich zakresach głębokości. Technologia Simrad sprawia, że CHIRP jest dostępny nie tylko w przetwornikach CHIRP specjalnego przeznaczenia, ale także w tradycyjnych przetwornikach jednoczęstotliwościowych. Statki z zainstalowanym już odpowiednim przetwornikiem mogą dodać technologię CHIRP po prostu instalując Fish Finder z serii S2000, oferując niezwykle opłacalną aktualizację.

Kompensacja pionowego podnoszenia
Kompensacja podnoszenia eliminuje pionowe skutki działania fali z pomiarów głębokości sonaru, zwiększając dokładność i spójność śledzenia dna w trudnych warunkach. Ta funkcja wymaga zgodnego kompasu satelitarnego podłączonego do NMEA 2000®, takiego jak Simrad HS60 lub HS70, aby zapewnić dane falowania w czasie rzeczywistym.

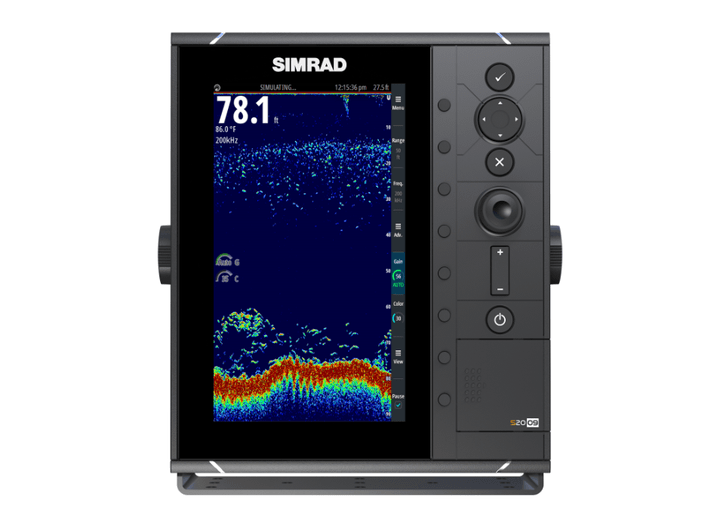

9-calowy wyświetlacz portretowy
Dzięki kompaktowemu 9-calowemu wyświetlaczowi LCD w orientacji pionowej S2009 maksymalizuje rozmiar ekranu, gdy dostępna jest ograniczona przestrzeń montażowa. Jego orientacja pionowa dobrze nadaje się do łowienia ryb, pokazując słup wody z wysokim poziomem pionowych szczegółów.

Biała linia, biały znacznik i usuwanie kolorów
Echosonda Simrad S2009 oferuje szereg funkcji umożliwiających szybkie i łatwe dostosowanie obrazu na ekranie do wykonywanego zadania. Biała linia wyraźnie oddziela słup wody od dna białą linią o wysokim kontraście, dla lepszej widoczności dna. White Marker pozwala na zastąpienie dowolnego koloru wybranego przez użytkownika z obrazka wykrywacza ryb białym kontrastem, podkreślając konkretne echa sonaru odpowiadające rybom lub innym docelowym celom. Funkcja wymazywania kolorów pozwala wtopić dowolny wybrany kolor w tło, eliminując niepożądane szumy lub nieistotne funkcje z wyświetlacza.

Obsługa klawiatury za pomocą klawiszy menu bezpośredniego dostępu

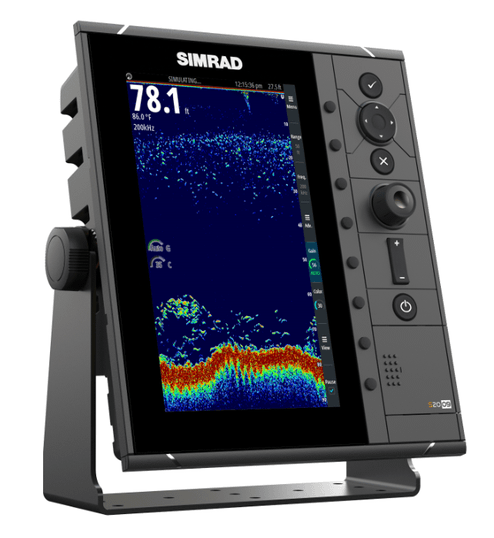

Echosonda S2009 jest obsługiwana za pomocą zintegrowanej klawiatury i pokrętła. Przyciski menu bezpośredniego dostępu obok wyświetlacza zapewniają intuicyjną kontrolę opcji menu ekranowego, umożliwiając dostęp do kluczowych ustawień i funkcji za pomocą jednego przycisku. Dzięki niezawodnemu, długiemu działaniu i wyraźnemu dotykowemu sprzężeniu zwrotnemu duże przyciski S2009 nadają się do użytku na wzburzonym morzu, podczas szybkiej podróży oraz z mokrymi lub rękawiczkowymi rękami. Wytrzymała konstrukcja z elastycznymi opcjami montażu S2009 może być podtynkowy, idealny do instalacji na nowych statkach. Alternatywnie, dołączony wspornik przegubu doskonale nadaje się do instalacji zewnętrznych lub modernizacji pilothouse. Dzięki wodoszczelnym tylnym złączom S2009 jest wodoodporny ze wszystkich stron IPX7, zarówno w montażu podtynkowym, jak i wspornikowym.

Sieć i rozbudowa
S2009 zawiera łączność Ethernet w celu współdzielenia danych sonaru z innymi systemami Simrad, w tym wyświetlaczami wielofunkcyjnymi NSO evo2 i NSS evo2. S2009 może być również używany jako dedykowany wyświetlacz wykrywacza ryb dla systemów NSS evo2, odbierający dane sonaru z wbudowanego modułu Broadband Sounder ™ wyświetlacza NSS evo2. Inne urządzenia mogą być połączone w sieć za pośrednictwem portów NMEA 2000® i NMEA 0183® S2009, umożliwiając dodatkowe funkcje, takie jak oznaczanie punktów i dzielenie się z kompatybilnymi urządzeniami. * Produkty Simrad Commercial S2009 i S2016 obsługują obecnie tylko ograniczone możliwości sieci Ethernet w sygnalizatorach Simrad BSM-2 i BSM-3. Pełna sieć Ethernet z linią wyświetlaczy Simrad i ECDIS, a także moduł sonaru SonarHub zostaną zaimplementowane w wersji oprogramowania RTM2, która ma zostać wydana w czerwcu 2016 r.

Rejestrowanie danych sonaru - Kompatybilny z ciBioBase i Insight Genesis
S2009 może zapisywać historię sonaru na pełnowymiarowej karcie pamięci SD, którą można łatwo wkładać i wyjmować za pomocą wodoodpornej klapy dostępowej na panelu przednim.

SPECYFIKACJA
Rozdzielczość wyświetlacza 480 x 800
Typ wyświetlacza 9-calowy kolorowy wyświetlacz TFT LCD z podświetleniem LED
Jasność 1200 cd / m2
Rozmiar wyświetlacza 9-calowy
Przegląd funkcji
Moc wyjściowa 1 kW RMS
Echosounder Max Depths 3000 m / 10000 stóp (zależne od przetwornika)
Przetworniki echosondy Standardowe szerokopasmowe i jednokanałowe przetworniki CHIRP
Częstotliwości echosondy CHIRP 28-38 kHz, 40-60 kHz, 85-145 kHz, 130-210 kHz, szerokopasmowy 28 kHz, 38 kHz, 50 kHz, 83 kHz, 200 kHz
Fizyczne / środowiskowe
Szerokość produktu 224,3 mm / 8,83 cala
Głębokość produktu 82,3 mm / 3,24 cala
Wysokość produktu 260,1 mm / 10,24 cala
Temperatura pracy od 15 ° C do + 55 ° C (5 ° F do 131 ° F)
Wodoodporność IPX7
Moc
Zasilanie (napięcie zasilania) 10,8–31,2 V DC
Pobór mocy 11 W.

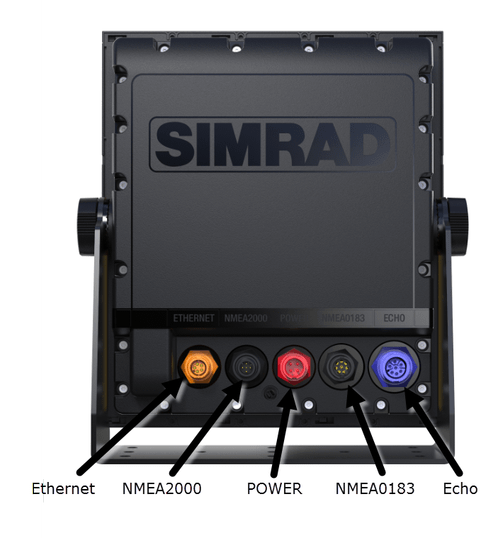

Sieć / Złącza
Złącza 1x NMEA0183, 1x NMEA2000, 1x Ethernet
Inny
obsługiwane języki 38 (niektóre poprzez pakiet językowy)

Zestaw zawiera:

000-12413-001

  000-00128-001

  000-12411-001

  000-10467-001

  000-12519-001
