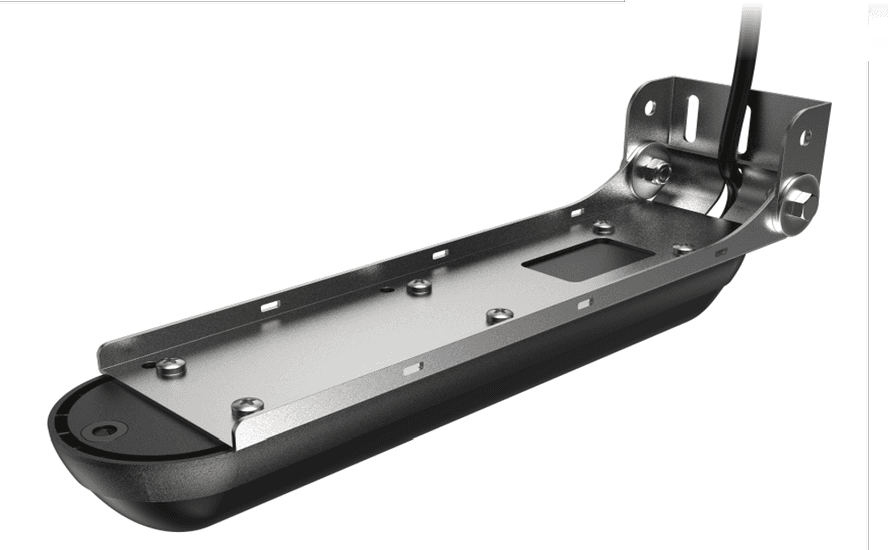

Przetwornik sonaru Simrad Active Imaging

Przetwornik Active Imaging: Zapewnia aktywny obraz sonarowy w technologii SideScan i DownScan: 7.6 m (25 ft) kabel z wtykiem 9 pin

Przetworniki
Active Imaging to nowa technologia sonaru skanującego, która zapewnia niezwykle szczegółowy sonar obrazowania w wysokiej rozdzielczości bez poświęcania jakiegokolwiek zakresu
Przetworniki Active Imaging osiągają to poprzez lepsze ukierunkowanie wiązek SideScan, co zwiększa rozdzielczość i poprawia zasięg
Aktywne obrazowanie jest dostępne w dwóch modelach
Samodzielny przetwornik Active Imaging pozwala użytkownikowi połączyć nowy przetwornik Active Imaging z osobnym przetwornikiem CHIRP dla instalacji z podwójnym przetwornikiem.
Aktywne obrazowanie działa przy 800 kHz lub 455 kHz z maksymalnymi zakresami 150 stóp (800 kHz) lub 300 stóp (455 kHz)
Technologia aktywnego obrazowania
Aktywne obrazowanie wykorzystuje najnowsze techniki generowania sygnału sonarowego
Przetworniki Active Imaging są zbudowane z polimeru, który reaguje na fale dźwiękowe bliżej wody. Zapewnia to, że żaden sygnał sonaru nie zostanie utracony podczas nadawania lub odbierania
Przetworniki Active Imaging zawierają osobne elementy sonaru do nadawania i odbierania SideScan. Oddzielne przesyłanie i odbieranie pozwala na niezwykle szybkie przesyłanie obrazu przez obrazowanie (szybkość ping bezpośrednio koreluje z rozdzielczością obrazu). Dodatkowo, te oddzielne elementy skupiają więcej sygnału sonaru na zewnątrz, zwiększając sygnał sonaru na boki i prowadząc do lepszej wydajności zasięgu
Kluczowe cechy
Sonar Active Imaging nie zapewnia użytkownikom żadnych kompromisów w zakresie wysokiej rozdzielczości
Działanie 800 kHz obejmuje wiele przypadków użycia i zakresów.
Dzięki zakresowi i rozdzielczości 800 kHz użytkownicy nie muszą wybierać między wejściem
duże szczegóły lub widzenie daleko.
Ekrany IPS o wysokiej rozdzielczości NSS evo3 i HDS Live pokazują pełny obraz, pozwalając użytkownikowi zobaczyć całe podwodne środowisko
Przetworniki Active Imaging nie wymagają żadnych modułów ani dodatkowego sprzętu do użytku z wyświetlaczami nowej generacji

Przetwornik dostarczony razem z :

000-12603-001

StructureScan 3D & HD Metal Replacement Bracket
