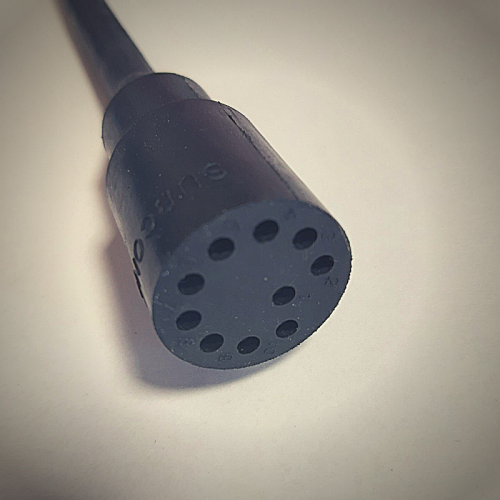

Złącze podwodne Subconn MCIL10F
Dostępność i cena do potwierdzenia w dziale handlowym
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Seria SubConn® Circular stanowi podstawę technologii charakteryzującej większość dostępnych obecnie produktów SubConn®. Po raz pierwszy wprowadzone w 1978 r. Złącza te są powszechnie uznawane za niezawodne i wytrzymałe rozwiązanie do połączeń w podwodnych i trudnych zastosowaniach w środowisku morskim. Okrągłe złącza SubConn® są dostępne w różnych konfiguracjach standardowych rozmiarów z 1 do 25 pinów.
Seria SubConn® Circular oferuje możliwość łączenia sygnału i zasilania w jednym złączu. Okrągłe złącza SubConn® są wytwarzane z wysokiej jakości gumy chloroprenowej z różnymi rodzajami materiałów korpusu i charakteryzują się możliwością zastosowania na dużych głębokościach. Złącza są dostępne w różnych standardowych rozmiarach obudowy ze stykami o napięciu znamionowym od 600 V do 10 A. Złącza okrągłe SubConn® są dostępne w wersjach bulkhead, inline. Wszystkie złącza bulkhead są dostarczane z oznaczonymi kolorami lub numerowanymi przewodami (PTFE).
Aby ułatwić integrację z systemami i urządzeniami, dostępne są złącza SubConn® serii Circullar z dedykowanymi kablami, tulejami blokującymi, zaślepkami i innymi akcesoriami. Wszystkie kable SubConn® są wykonane z elastycznej i wodoodpornej gumy chloroprenowej lub poliuretanu (PUR). Charakterystyczne tuleje blokujące SubConn® wykonane są z formowanego wtryskowo polioksymetylenu (POM) lub stali nierdzewnej i są wyposażone w pierścienie ze stali nierdzewnej.
Zastosowanie
Podwodne złoża ropy i gazu, odnawialne źródła energii i systemy podwodne
Systemy i sprzęt obronny
Systemy oceanograficzne,
Zdalnie sterowany pojazd (ROV) i zdalnie sterowany pojazd holowany (ROTV)
Podwodne systemy kamer, wideo i oświetlenia
Oceaniczne systemy sejsmiczne
Systemy i sprzęt do nurkowania
Opcje
Dostosowanie do kabli i bezpośrednie formowanie do wybranych kabli poliuretanowych (PUR)
Dostosowanie długości kabli, żył i złączy do wymagań klienta
Dostosowanie materiału wykonania złącza przez klienta
Certyfikowane próby ciśnieniowe na określonych głębokościach oceanu
Opis rysunku
Wymiary w mm (1 mm = 0,03937 cala)
Gwinty w calach (1 cal = 25,4 mm)
Specyfikacje złączy podwodnych
Napięcie znamionowe: 600 V DC/AC rms
Aktualny rating: 10 A na styk (maks. 50 A na złącze)
Odporność izolacji: > 200 Mohm
Odporność na dotyk: < 0,01 om
Mokre maty: > 500
Temperatura znamionowa (woda): - 4 do 60˚C, 25 do 140˚F
Temperatura znamionowa (powietrze): - 40 do 60˚C, - 40 do 140˚F
Temperatura przechowywania: - 40 do 60˚C, - 40 do 140˚F
Projektowa ocena głębokości: 1.400 bar, 20.000 psi
Kwalifikowany test ciśnieniowy: 800 bar, 11 600 psi
Rating głębokości PEEK: 300 barów, 4 350 psi
Specyfikacje materiałowe
Obudowa łącznika: Kauczuk chloroprenowy
Wersje bulhead: Mosiądz, stal nierdzewna, tytan, aluminium anodowane lub PEEK
Złącza: Mosiądz platerowany złotem UNS - C36000
Szpilka lokalizacyjna: Stal nierdzewna AISI 303
O-rings: Nitryl
Rękawy blokujące: POM lub stal nierdzewna
Snap ring: Stal nierdzewna AISI 302
Przewód 6 i 8 żyłowy inline (60 cm, 2 stopy): 16 AWG 1,31 mm2 gumy chloroprenowej
10 żył przewodu inline (60 cm, 2 ft): 18 AWG 0,82 mm2 gumy chloroprenowej
Końcówki przegrody (30 cm, 1 ft): 18 AWG 0,82 mm2 PTFE
Widok z przodu (męskie złącze)
Kod kolorystyczny kabla liniowego
1: Czarny
2: Biały
3: Czerwony
4: Zielony
5: Pomarańczowy
6: Niebieski
7: Biały/czarny
8: Czerwony/czarny
9: Zielony/czarny
10: Pomarańczowy/czarny
Nominalna średnica zewnętrzna przewodu (OD)
6 żyłowy przewód 0,520'', 13,2 mm
8 żyłowy przewód 0,555'', 14,1 mm
10 żyłowy przewód 0,605'', 15,4 mm
Link do strony: https://escort-technology.com/zlacza-podwodne-subconn-circular-6-8-i-10-pin/
nakrętki sprzedawane oddzielnie.
